污水一體化提升泵站概述：
污水一體化提升泵站具有體積小、效率高、防腐蝕、防滲漏、智能化等特點。與傳統泵站相比土建工程量少、制造安裝周期短、投資可減少一半以上。泵站安裝方便、質量可靠，是傳統混凝土污水提升泵站的替代品。污水一體化提升泵站主要使用在市政工業地下室排水，地鐵排水，生活區，工廠等低于地面的一種污水處理裝置。
廣泛應用于生活社區、別墅群區、工廠集體生活區等，以及醫院衛生系統的排水污水處理。生活污水本身具有較好的可生活性，而且污染物污染程度低、可降解、易處理。該可有助于生物菌的生成，促進微生物的繁殖，經過生物菌的處理污水可以有效達到排放標準。
污水一體化提升泵站產品特點：
按需定制：都是根據客戶提供的參數設計，以保證泵站的允行工況滿足使用要求。
設計先進：采用CFO流場計算，使得盡可能把淤泥等固體顆粒排出設備。
工控設計：采用施耐德電氣，觸摸屏設計，含通訊RS485接口。泵站應具有手動控制、自動控制和遠程檢測功能，不同控制方式之間應可以自由切換。
新型材料：泵站筒體結構由纖維纏繞玻璃鋼(GRP)制成，采用意大利(VEM)公司設備，全自動化控制連續纏繞型，確保厚度均勻并達到設計的剛度，質量穩定優良。
污水一體化提升泵站性能參數
| 型號 | 泵站流量 | 泵流量 | 泵5min流量 | 啟停次數 | 有效容積 | 玻璃鋼筒1 | 玻璃鋼筒2 | |||||||
| 直徑 | 液位高度 | 高度 | 質量 | 直徑 | 液位高度 | 高度 | 質量 | |||||||
| m3/天 | m3/h | L/s | m3/5min | 次/h | m3 | m | m | m | kg | m | m | m | kg | |
| PPS08×22/0.39-2 | 259 | 11 | 3 | 0.9 | 7 | 0.4 | 0.8 | 0.15 | 2.2 | 231 | 1 | 0.12 | 2 | 286 |
| PPS08×22/0.54/2 | 360 | 15 | 4.2 | 1.3 | 7 | 0.5 | 0.8 | 0.21 | 2.2 | 231 | 1 | 0.17 | 2.2 | 306 |
| PPS08×23/0.77-2 | 518 | 22 | 6 | 1.8 | 7 | 0.8 | 0.8 | 0.31 | 2.3 | 240 | 1 | 0.25 | 2.2 | 306 |
| PPS08×24/0.90-2 | 605 | 25 | 7 | 2.1 | 7 | 0.9 | 0.8 | 0.36 | 2.4 | 248 | 1 | 0.29 | 2.3 | 316 |
| PPS08×24/1.03-2 | 691 | 29 | 8 | 2.4 | 7 | 1 | 0.8 | 0.41 | 2.4 | 248 | 1.2 | 0.27 | 2.3 | 401 |
| PPS08×25/1.29-2 | 864 | 36 | 10 | 3 | 7 | 1.3 | 0.8 | 0.51 | 2.5 | 254 | 1.2 | 0.34 | 2.3 | 401 |
| PPS08×28/1.93-2 | 1296 | 54 | 15 | 4.5 | 7 | 1.9 | 0.8 | 0.77 | 2.8 | 278 | 1.2 | 0.51 | 2.5 | 425 |
| PPS08×30/2.57-2 | 1728 | 72 | 20 | 6 | 7 | 2.6 | 0.8 | 1.02 | 3 | 295 | 1.2 | 0.68 | 2.7 | 448 |
| PPS10×30/3.21-2 | 2160 | 90 | 25 | 7.5 | 7 | 3.2 | 0.8 | 1.02 | 3 | 386 | 1.4 | 0.73 | 2.7 | 493 |
| PPS10×31/3.57-2 | 2402 | 126 | 35 | 10.5 | 7 | 4.5 | 1.4 | 1.02 | 3 | 531 | 1.6 | 0.9 | 3 | 632 |
| PPS14×30/4.50-2 | 3024 | 126 | 35 | 10.5 | 7 | 4.5 | 1.4 | 1.02 | 3 | 531 | 1.6 | 1.02 | 3 | 632 |
| PPS14×32/5.14-2 | 3456 | 144 | 40 | 12 | 7 | 5.1 | 1.4 | 1.02 | 3 | 531 | 1.6 | 0.9 | 3 | 632 |
| PPS18×30/5.79-2 | 3888 | 162 | 45 | 1305 | 7 | 5.8 | 1.8 | 1.14 | 3.1 | 729 | 2 | 1.02 | 3 | 1235 |
| PPS18×31/6.43-2 | 4320 | 180 | 50 | 15 | 7 | 6.4 | 1.8 | 1.14 | 3.1 | 729 | 2 | 1.02 | 3 | 1235 |
| PPS20×31/7.07-2 | 4752 | 198 | 55 | 16.5 | 7 | 7.1 | 2 | 1.13 | 3.1 | 1164 | 2.2 | 1.02 | 3 | 1409 |
| PPS20×32/7.71-2 | 5184 | 216 | 60 | 18 | 7 | 7.7 | 2 | 1.23 | 3.2 | 1187 | 2.2 | 1.12 | 3.2 | 1465 |
| PPS22×33/9.00-2 | 6048 | 252 | 70 | 21 | 7 | 9 | 2.2 | 1.3 | 3.3 | 1379 | 2.4 | 1.19 | 3.2 | 1527 |
| PPS22×35/10.29-2 | 6912 | 288 | 80 | 24 | 7 | 10.3 | 2.2 | 1.49 | 3.5 | 1431 | 2.4 | 1.36 | 3.4 | 1583 |
| PPS26×34/11.57-2 | 7776 | 324 | 90 | 27 | 7 | 11.6 | 2.6 | 1.42 | 3.4 | 1772 | 2.8 | 1.32 | 3.4 | 1967 |
| PPS26×36/12.86-2 | 8640 | 360 | 100 | 30 | 7 | 12.9 | 2.6 | 1.57 | 3.6 | 1834 | 2.8 | 1.46 | 3.5 | 2000 |
| PPS30×36/15.43-2 | 10368 | 432 | 120 | 36 | 7 | 15.4 | 3 | 1.64 | 3.6 | 2244 | 3.2 | 1.53 | 3.5 | 2423 |
| PPS30×40/19.29-2 | 12960 | 540 | 150 | 45 | 7 | 19.3 | 3 | 2.05 | 4 | 2385 | 3.2 | 1.92 | 4 | 2613 |
| PPS32×46/25.71-2 | 17280 | 720 | 200 | 60 | 7 | 25.7 | 3.2 | 2.56 | 4.6 | 2842 | 3.6 | 2.27 | 4.3 | 3866 |
| PPS32×52/32.14-2 | 21600 | 900 | 250 | 75 | 7 | 32.1 | 3.2 | 3.2 | 5.2 | 3069 | 3.6 | 2.84 | 4.8 | 4122 |
| PPS34×56/38.57-2 | 25920 | 1080 | 300 | 90 | 7 | 38.6 | 3.4 | 3.61 | 5.6 | 4194 | 3.8 | 3.23 | 5.2 | 4665 |
| PPS34×68/51.43-2 | 34560 | 1440 | 400 | 120 | 7 | 51.4 | 3.4 | 4.81 | 6.8 | 4775 | 3.8 | 4.31 | 6.3 | 5261 |
| PPS38×74/64.29-2 | 43200 | 1800 | 500 | 150 | 7 | 64.3 | 3.8 | 5.38 | 7.4 | 5856 | 4 | 5.12 | 7.2 | 6152 |
| PPS38×85/77.14-2 | 51840 | 2160 | 600 | 180 | 7 | 77.1 | 3.8 | 6.46 | 8.5 | 6452 | 4 | 6.14 | 8 | 6609 |
| PPS38×95/90.00-2 | 60480 | 2520 | 700 | 210 | 7 | 90 | 3.8 | 7.54 | 9.5 | 6993 | 4 | 7.16 | 9.2 | 7292 |
| PPS40×102/102.86-2 | 69120 | 2880 | 800 | 240 | 7 | 102.9 | 4 | 8.19 | 10.2 | 7863 | 4.5 | 7.28 | 9.3 | 8556 |
| PPS40×112/115.71-2 | 77760 | 3240 | 900 | 270 | 7 | 115.7 | 4 | 9.21 | 11.2 | 8432 | 4.5 | 8.19 | 10.2 | 9134 |
| PPS40×122/128.57-2 | 86400 | 3600 | 1000 | 300 | 7 | 128.6 | 4 | 10.23 | 12.2 | 9002 | 4.5 | 9.09 | 11 | 9646 |

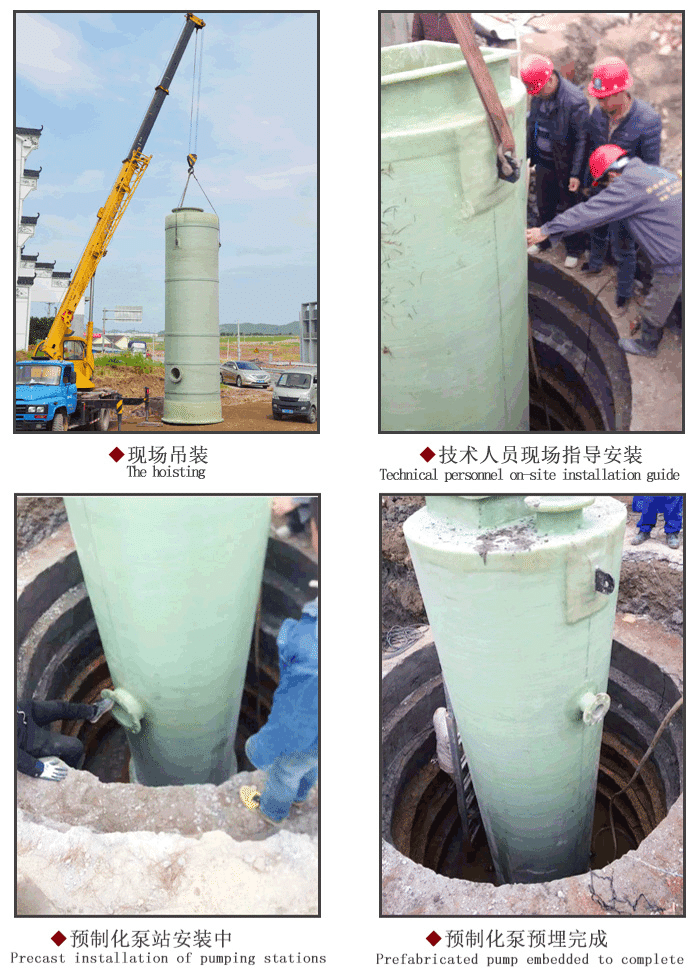

污水一體化提升泵站現場圖片
一體化泵站的設備控制：
硬件：泵站采用先進的可編程控制器PLC結合性能優異的觸摸屏組合多臺泵柔性組合而成的全自動排水提升泵站，能夠自動的根據檢測到水位進行自動調節單泵或多泵運行以滿足排水的需求，整個系統時鐘保持在高效節能的狀態，控制系統程序采用模塊化設計。
控制器：具有極高的性價比，在小型自動化系統能充分發揮其強大功能，可以擴展數字量及模擬量的模塊，能連接觸摸屏，負責處理系統所一同的邏輯切換及運行，故障等顯示以及自動運行。
BA接口（選件）：泵站控制系統提供的標準信號有所有水泵的運行型號，故障信號，手/自動信號（都是干接點）及液位信號輸出（4~20mA），系統提供標準的總的啟停/停止信號（24VDC繼電器）。
軟件：通過傳感器輸送標準的4~20mA信號，可以實現1到4臺水泵的全自動控制。
手動-停止-自動三種工作模式：每臺水泵都有手動-停止-自動三種工作系統模式，手動可以啟動每臺水泵停止時水泵不會運行。
泵站的安裝與調試：
1準備工作
泵站安裝前，地基計劃必須預先準備好，與相關施工項目部門協調溝通，做好技術交底工作，并做好下列準備：
需要現場條件的不僅僅是下面部分計劃,挖掘計劃也重要；
泵站施工區用于地面雨水、井點降水等積水的排水系統，應根據泵站區地形。氣象，水文，地址條件，排水量大小進行現場布置，與排水系統相適應。
應檢查井并清理好基坑，研究好設備安裝圖，確定設備等施工工藝，校核有關尺寸以及公差，施工過程中應建立完整的施工質量檢查長訓和控制措施。
現場涉筆、工器具以及施工材料應定點排放整齊，保證清潔。道路暢通。
2、基坑開挖
基坑開挖前應制定專項施工方案，
基坑開挖斷面應滿足設計施工和基坑邊坡穩定性的要求；
基坑底部應采用排水措施
基坑開挖后，應確認泵站進出水管鏈接管以及電纜現場條件的具備們，方可進行筒體安裝。
3、混凝土底板安裝
按方案要求保證混凝土底板尺寸合格，都是按標準進行的底板安裝
4、泵站的運輸與吊裝
使用進行論證過的施工方案進行泵站的運輸及吊裝，必須嚴格按照方案中的步驟及設備工具來進行運輸和吊裝，確保施工人員的安全及產品運輸吊裝順利！
5、管道安裝
按照泵站運行設計方案中的管路鋪設路徑及管道規格進行合理的安裝，確保泵站運行高效！
6、基坑的回填與壓實
7、運行調試
A、檢查安裝、設置是否正確，是否符合設計要求。
B、檢查各部件的運行是否正常，有無摩擦
C、檢查附屬系統的運轉正常，管道連接應牢固無滲漏。
D、泵的安全保護及電控裝置及各部件儀表均靈敏。正確可靠
一體化泵站的成功安裝實例：
